2016年8月16日

コメント機能一時停止中です

[コメント (0)]
[ Movable Type ]

済みません、いろいろ対策を試みたのですが、MovableTypeが長く使いすぎていろいろと整合性が乱れているらしく、いくつか試したスパム対策プラグインなどがことごとく動作せず、やむなく一時的にコメント機能を停止することにいたしました。
再開の際にはまたアナウンスさせていただきます。

投稿者 黒沢哲哉 : 22:53 | コメント (0) | トラックバック (0)

あの懐かしの名作マンガにもう一度会える!
いつか見た懐かしの名作マンガたち
※新しいウインドウが1枚開きます

2016年8月15日

真夏の北海道取材

[コメント (0)]
[ ドライブレポート , 昭和レトロ ]

8月5日の深夜から12日にかけて北海道へ取材旅行に行ってきた。本州往復もオール自走で総走行距離3,800kmのロングドライブとなった。

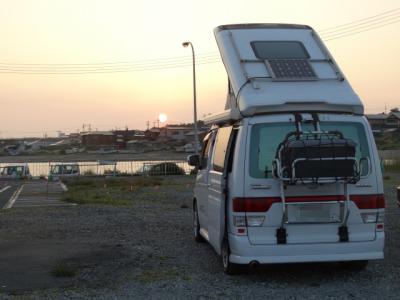

DSC09340.jpg 6日の夜に大間港に到着。上の画像は7日早朝の夜明けの様子。

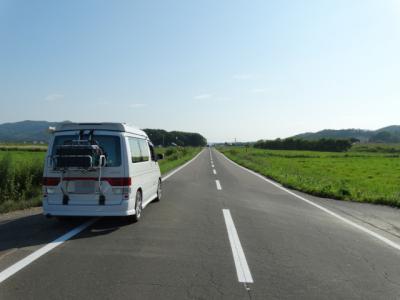

DSC09568.jpg 写真や映像などで見て憧れだった地平線まで続く1本道!

DSC09695.jpg そしてWindowsXPの壁紙のような風景。

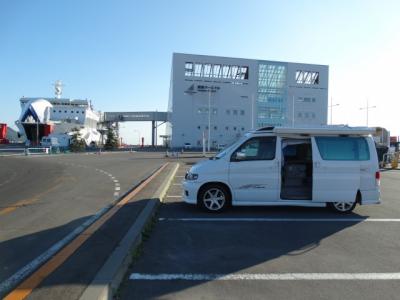

DSC09795.jpg あっという間の5日間、北海道に別れを告げて函館から再びフェリーで本州へ。上の画像は函館のフェリーターミナルでチェックインを待っているところ。ちなみに写真の左端に写っているフェリーは青森行きで、ぼくの乗る大間行きのフェリーはターミナルビルの反対側に着岸する。
 取材ルートは函館→札幌→旭川→網走→帯広→苫小牧。
 その後、本州へ戻ってからは青森→秋田→宮城→福島→長野→山梨と取材して帰宅した。
 およそ2年半かけた取材もこれにてひとまず完結。あとはひたすら原稿を執筆する日々が始まるのだ。キビシーッ!!
 今回は駆け足の旅行だったので、いずれ北海道の風景を楽しむのんびりドライブで再訪してみたいですね。

投稿者 黒沢哲哉 : 00:32 | コメント (0) | トラックバック (0)

あの懐かしの名作マンガにもう一度会える!
いつか見た懐かしの名作マンガたち
※新しいウインドウが1枚開きます

2016年8月14日

コメント機能復旧しました

[コメント (0)]
[ Movable Type ]

昨日、一度復旧したというアナウンスをしたのですが、その後、やはりコメントできないことが分かり、再度修正を行いました。
原因としては、keystrokesというスパム対策プラグインを入れてみたのですが、うまくいかず、スクリプトは削除したのですが、.plファイルをそのままフォルダに残しておいたことが原因でした。
結果、スパム対策はまた別案を考えないといけない状況になりましたが、今日はもう原因究明でドッと疲れてしまったのでひとまずこれにて終了とさせていただきます。
コメントは承認後に公開させていただきますのでお気軽に書き込みしてください。

投稿者 黒沢哲哉 : 21:14 | コメント (0) | トラックバック (0)

あの懐かしの名作マンガにもう一度会える!
いつか見た懐かしの名作マンガたち
※新しいウインドウが1枚開きます

2016年1月 4日

明けましておめでとうございます

[コメント (0)]
[ その他の仕事 ]

来年で20年目だというのに、とうとう去年は一度も更新しませんでした。。。
うう。。。。
ということで、近況報告のみですが、、、
現在のメインの仕事は小学館クリエイティブで「エッジスタコミックス」というコミックレーベルの編集をやっています。
あとは手塚治虫公式サイトで「虫さんぽ」「手塚マンガあの日あの時」という2本のコラムを隔月で連載、こちらは今月で足かけ7年目に入りました。
去年2014年7月から始めたのがコンビニコミック本「三丁目の夕日 決定版」(西岸良平著、小学館刊)でコラム「茶川駄菓子店商品目録」という昭和30年代コラムの連載です。
今年はもう少し新しいことができる予定で現在準備中なのですが、果たして予定通り行きますかどうか。
どうぞ本年もよろしくお願いいたします。

投稿者 黒沢哲哉 : 23:36 | コメント (0) | トラックバック (0)

あの懐かしの名作マンガにもう一度会える!
いつか見た懐かしの名作マンガたち
※新しいウインドウが1枚開きます

2014年5月25日

フレンディ LEDチューン Ver.2(その2 テール・ストップランプ編)

[コメント (0)]
[ パーツレビュー ]

 だいぶ間が空いてしまったけど、3月の続き。
 今回は前回のライセンスランプに続いてテール・ストップランプのLED化についてのレポートです。
 フレンディのテール・ストップランプはT20ダブル球というものが使用されている。
 T20ダブル球というのは2つのフィラメントが内蔵されていて、テールランプとストップランプ両方を兼用しているバルブだ。
 このダブル球をLED化する際に面倒なのが、車種によって、この端子に流れる電流の方向(極性)に2種類あることだ。つまり2つのフィラメントそれぞれに通電させるための4つの端子の極性が、端子を真横から見た場合に++--となっているクルマと+-+-となっているクルマがあるのである。
 フィラメント電球の場合、電流の流れる方向は関係がないのでこの配列を気にする必要はないが、LEDは電流の流れる方向が決まっているため、上記の配列に合ったLEDバルブを選択しなければならない。

 そこで面倒なのはこの極性がメーカーごとに統一されているかというとそんなこともなく車種や年式でもバラバラだったりするということだ。うちのフレンディの場合はテスターで調べたところ++--配列だった。

 しかしLEDバルブの中にはダイオードを内蔵していてどちらの極性でも使用できる無極性タイプというものもある。これなら極性を気にする必要がない、ということで、後々のトラブルを考えて今回も無極性タイプのLEDバルブから購入候補を絞り込んだ。

 そしてヤフオクで入手したのが↓これ。ノーブランドだが明るいSMD が30個配列されているというのが気に入った。色はレンズに赤色が付いているので、少しでも明るい方がいいと思い白を選択した。


 下の画像の左がノーマルのT20ダブル球、右が今回購入した SMD30発タイプのLED(白)。交換はポン付けなので5分で完了しました。


 下の画像はブレーキランプ点灯テスト中の様子である。ひとりで作業をしているのでブレーキランプを踏んでくれる人がいないので、画像のように用具箱でブレーキを押している。ちょっと寂しい。


 夜を待ってさっそく点灯テスト! テール・ストップランプをLED化する場合、赤いレンズの場合もLEDバルブは赤を選択するというのがキホンだ。というのは、電球とLEDでは色温度が違うため、点灯させた時の色がピンクやオレンジがかってしまうためである。今回はあえて白を選択した結果、若干オレンジ色がかって見えているのがお分かりだろうか。まあそれは了解済みだったからいいんだけど、別の問題があった。それはテールランプが点灯中にブレーキを踏んだときの明るさの差が少ないことだ。真っ暗ならば大して問題ではないのだが、夕暮れ時などにブレーキを踏むと、ブレーキランプの点灯が分かりにくい。これは危険である。んー、せっかく買ったけど買い直し決定!!


 次に購入したのは↓こちらの宇宙ステーション的なデザインのLEDバルブだ。これは周囲のパラソル状になっている部分が文字通り傘のように開閉するようになっており、すぼめた状態でテールランプの穴に差し込むと、スプリングの力で開きこの状態となる。照射面が後方を向いて花びらのように開いているので発光面積が広く、テール・ストップ各ランプの明度差も十分だというネットの情報を得てこれに決定。1個3,480円(当時)は高かったけど、性能に期待しよう!! 点灯色は明るさが十分にあるようなので今回は赤色を選んだ。


 それから下の画像はアンブレラLEDと同時購入した25Ωの抵抗だ。テールランプなどの電球をLEDに交換すると抵抗値が下がるために車種によっては球切れ警告灯が点灯することがある。フレンディの場合、ABS警告灯がその役割を兼ねていて、ABS警告灯がまれに点灯する症状が出たのでその対策のための購入である。1個490円(当時)で左右各1個ずつ使用するので2個購入。


 再び点灯テスト! テール・ストップランプの点灯はバッチリだ。明度の差もはっきり出ている。が! 別の問題が発生。ハイマウントストップランプがブレーキを踏んでいない状態でもうっすらと点灯するようになってしまった。これはLEDのゴースト点灯と呼ばれる現象だ。フィラメント電球をLEDに交換すると、LEDは少ない電流で点灯するため、微弱な漏れ電流で点灯してしまうことがあるのだ。


 このゴースト点灯にはいくつか原因が考えられる。まずひとつはテール・ストップランプからの電流が逆流してハイマウントストップランプに流れ込んでいるというもの。これを止めるには整流ダイオードというパーツをテール・ストップランプのプラス側にかませればいい。
 ということで急ぎオートバックスへ走り、エーモンの整流ダイオードを購入。左が1Aタイプでテールランプ用、右が6Aタイプでストップランプ用だ(各2本セット)。実際にはストップランプ用も1Aタイプで十分なんだけど、こちらは若干大電流が流れるので念のため右の6Aタイプを選択した。


エーモン 1555 整流ダイオード 1A
エーモン工業(amonkogyo) (2012-05-09)
売り上げランキング: 13,024
エーモン 1556 整流ダイオード 6A
エーモン工業(amonkogyo) (2012-05-09)
売り上げランキング: 8,316

 しかーーーーし、この対策をしてもハイマウントストップランプのゴースト点灯は解消せず(涙)。次なる対策を講じなければならないようだ。
 で、次の一手がこれ↓。ハイマウントストップランプのプラス線とマイナス線にこのゴースト点灯防止用抵抗をブリッジ配線させることでLEDに流れ込む微弱電流を熱に変換して捨ててしまおうという方法である。


 ハイマウントストップランプの配線は、フレンディの場合、オートフリートップ(ルーフテント)の後方奥にある。オートフリートップを上げると、その後方のスチール枠に沿ってハイマウントストップランプの配線が固定されている。コードを止めているテープをはがして配線を引っぱり出し、そこに画像のように配線コネクターで抵抗を接続した。本当はもっときれいにやりたかったんだけど、隙間に体が入らず手が届かないのでこれでいっぱいいっぱいだった。最後にビニールテープで配線を固定し直して完了。


 結果、ゴースト点灯は解消、これにてテール・ストップランプのLED化は完成した。めでたしめでたし。


 アンブレラLEDを近寄って露出を絞って撮影すると下の画像のような感じ。発光点が面状に広がっているので、それも視認性向上に寄与しているように思います。


 上記のアンブレラLED、警告灯キャンセラー抵抗、ゴースト点灯防止抵抗は下記のネットショップで購入しました。対応は迅速でLEDの品質も良かったですよ!

 参考外部リンク:LEDの孫市屋

投稿者 黒沢哲哉 : 22:39 | コメント (0) | トラックバック (0)
